Led set - 13 polig - inclusief markeringsverlichting
Hoe bepaal je de lengte van de hoofdkabel?
Om de juiste lengte van een hoofdkabel voor je aanhanger te bepalen hebben wij de volgende methode ontwikkeld. Hierin wordt er rekening gehouden met de lengte en breedte van de aanhanger.
Mocht je na het lezen nog twijfelen dan raden wij jou in alle gevallen aan om een langere kabel te bestellen. Je kan de lengte die over blijft eenvoudig wegwerken onder de aanhanger door middel van bijvoorbeeld tie rips of chassisklemmen.
Wij adviseren om de lengte van de hoofdkabel als volgt te bepalen:
Lengte van de bak (A) + lengte van de dissel (B) + 0,5 meter = kabellengte

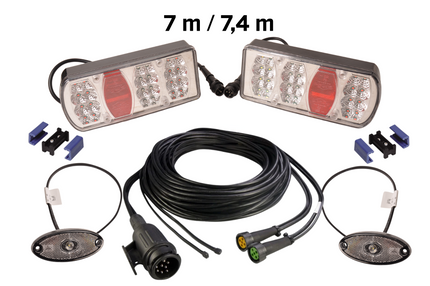

Deze LED verlichting set bestaat uit twee lampunits en een hoofdkabel. De lampen hebben de afmetingen 228x105x55 mm. Deze set beschikt over alle benodigde functies voor aanhanger verlichting.
Kies je gewenste kabellengte
De stekker van de hoofdkabel heeft een 13 polige stekker aansluiting op een standaard Jaeger aansluiting van de auto en in totaal 8 functies inclusief het achteruitrijlicht. De stekker (met 8 pinnen) past dus in de standaard 13 polige Jaeger stekkerdoos.
Eenvoudig aan te sluiten door Plug&Play connectoren. Om de connectors op de unit aan te sluiten is een gat nodig van 25 mm.
Markeringsverlichting: gloeilampen
Stekker: 13 polig (8 pins)
Kabel: 5,5 meter met voor gemonteerde LED markeringsverlichting (Flatpoint) (wit) op 3,5 meter platte kabel.
Kabel: 6,4 meter met voor gemonteerde LED markeringsverlichting (Flatpoint) (wit) op 4,5 meter platte kabel.
Kabel: 7 meter met 4,7 meter aftakking inclusief DC connectoren en LED breedteverlichting.
Exclusief: rode driehoekreflector (eenvoudig hieronder mee te bestellen)
Functies connectoren:
Geel: links Groen: rechts
Technische tekeningen
H.o.h. afstand boutgaten: 150 mm
Connectoren
- Geel is links - Groen is rechts
Hoe werkt een verlichting set met markeringsverlichting?
In deze video hieronder leggen we je uit hoe de breedteverlichting werkt en hoe je deze eenvoudig kan installeren op je aanhanger of caravan.
