Om de juiste lengte van een hoofdkabel voor je aanhanger te bepalen hebben wij de volgende methode ontwikkeld. Hierin wordt er rekening gehouden met de lengte en breedte van de aanhanger.
Mocht je na het lezen nog twijfelen dan raden wij jou in alle gevallen aan om een langere kabel te bestellen. Je kan de lengte die over blijft eenvoudig wegwerken onder de aanhanger door middel van bijvoorbeeld tie rips of chassisklemmen.
Wij adviseren om de lengte van de hoofdkabel als volgt te bepalen:
Lengte van de bak (A) + lengte van de dissel (B) + 0,5 meter = kabellengte
De stekker van de hoofkabel is 13 polig en heeft 8 pinnen dit omdat de aanhanger verlichting niet meerdere functies heeft. De 8 pins stekker past dus in de standaard 13 polige Jaeger stekkerdoos.
Eenvoudig aan te sluiten door Plug&Play connectoren. Om de connectors op de unit aan te sluiten is een gat nodig van 25 mm.
Kies je gewenste kabellengte
Aspock nummers: 24-3000-007, 24-3210-007

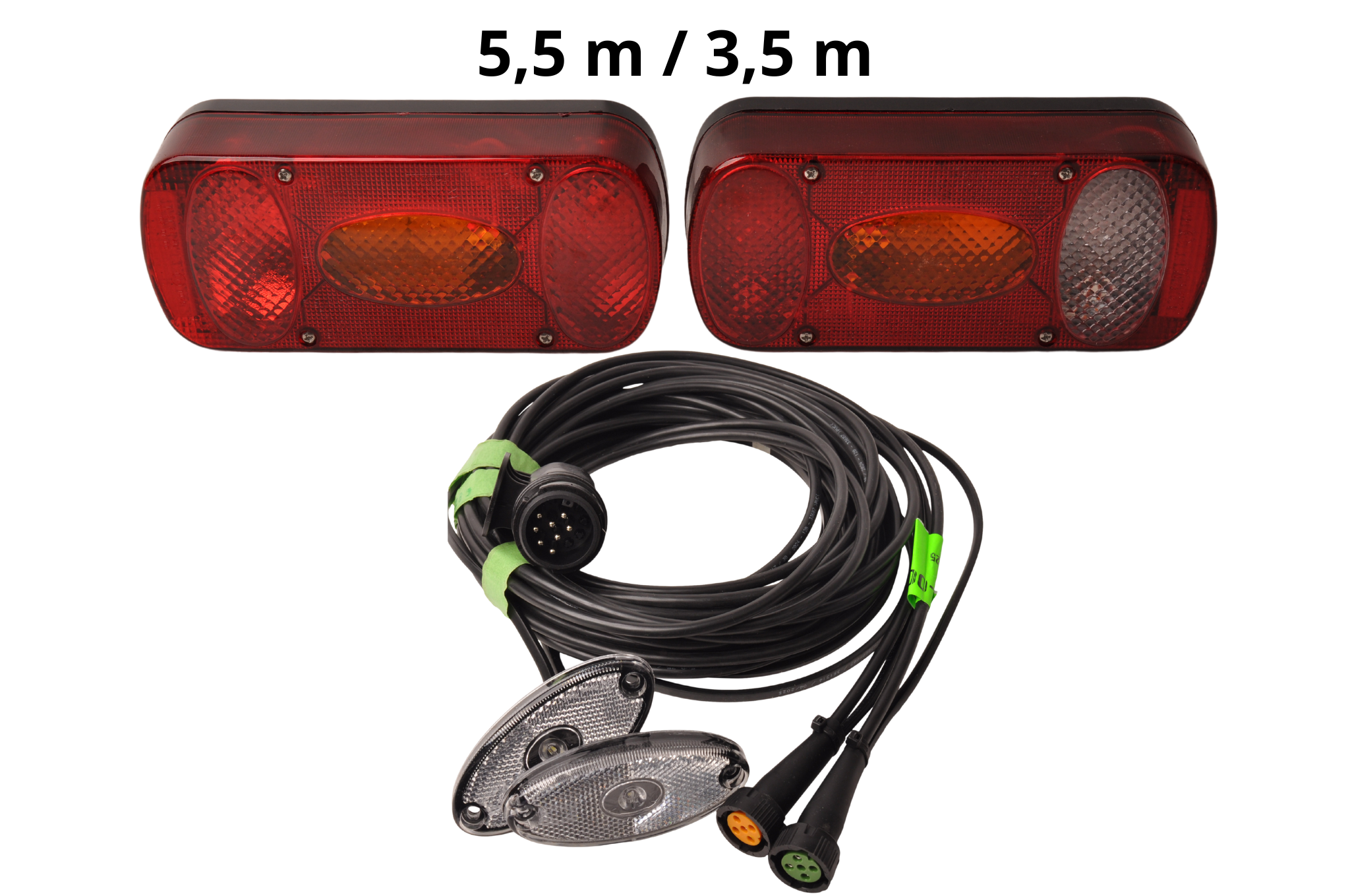

Kabel: 5,5 meter met voorgemonteerde LED markeringsverlichting (Flatpoint) (wit) op 3,5 meter platte kabel.

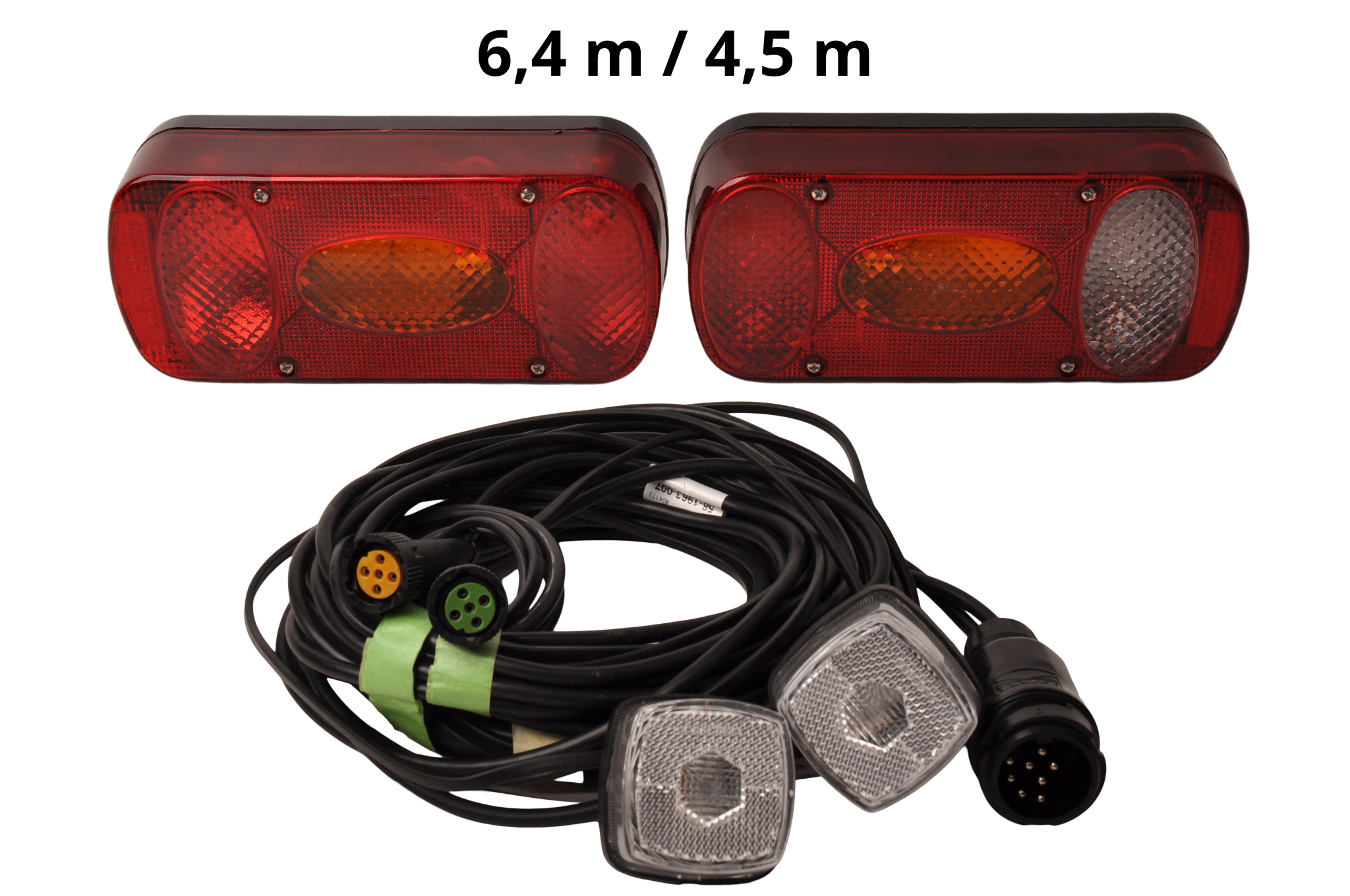

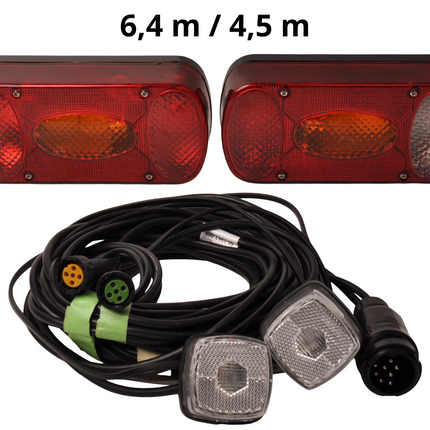

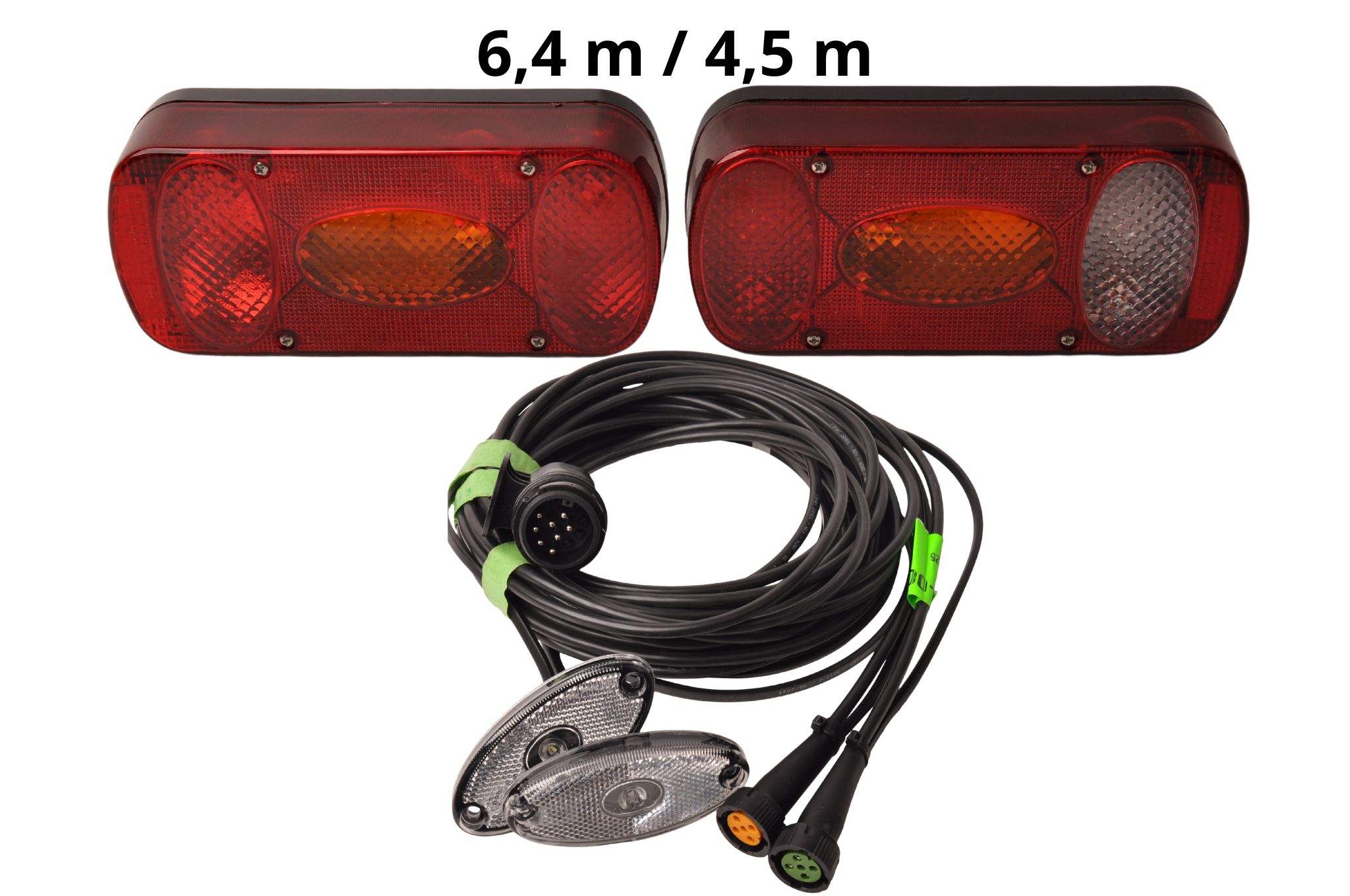

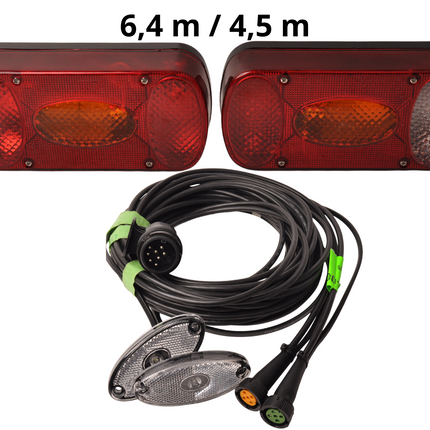

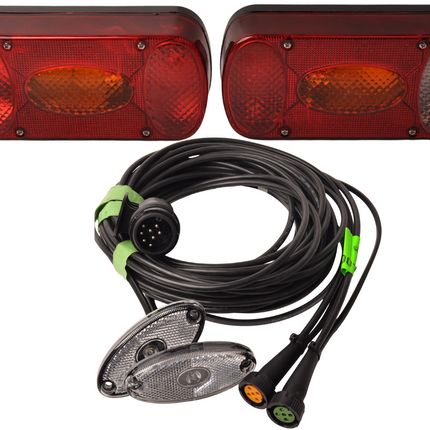

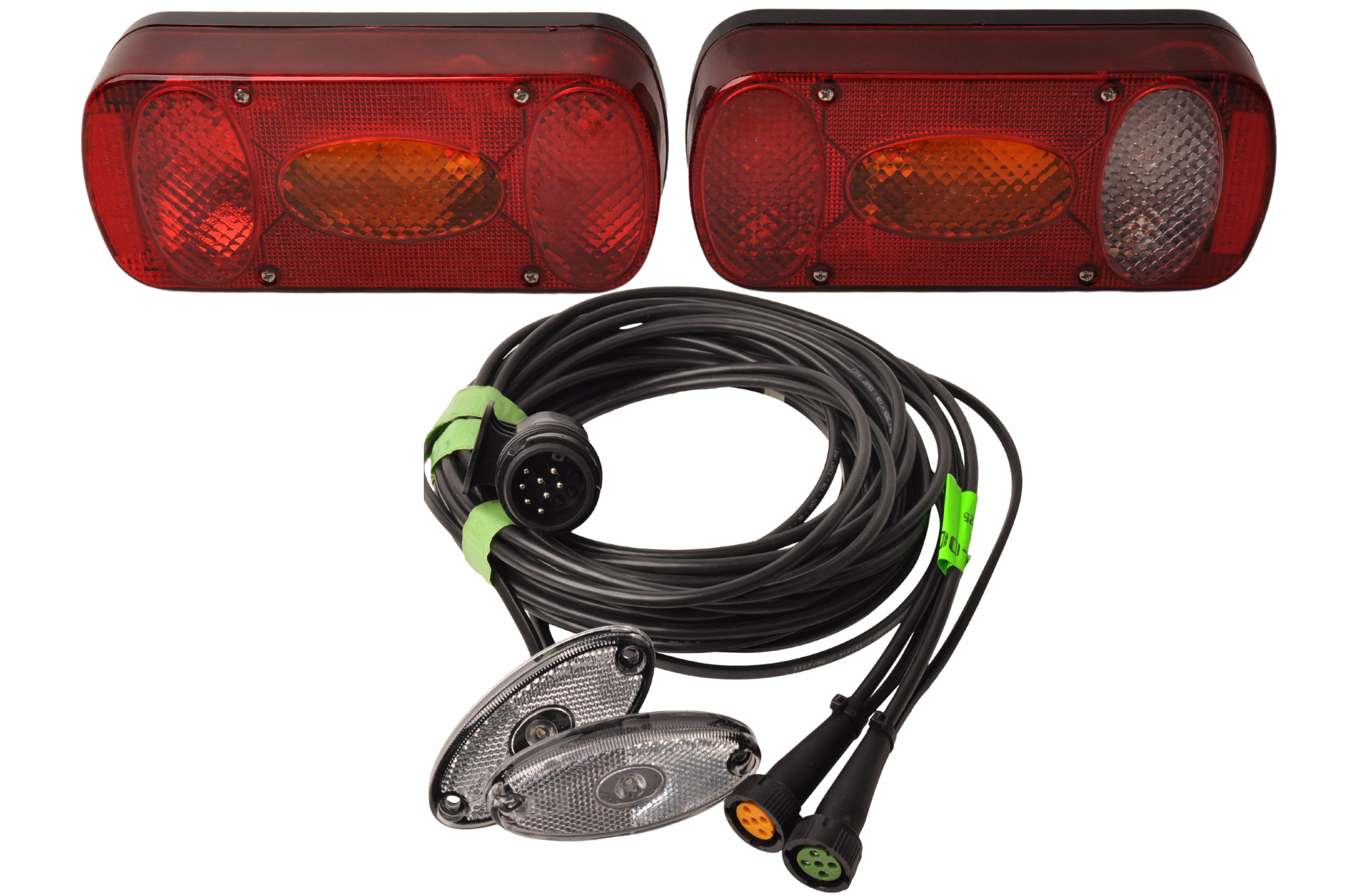

Kabel: 6,4 meter met voorgemonteerde LED markeringsverlichting (Flatpoint) (wit) op 4,5 meter platte kabel.

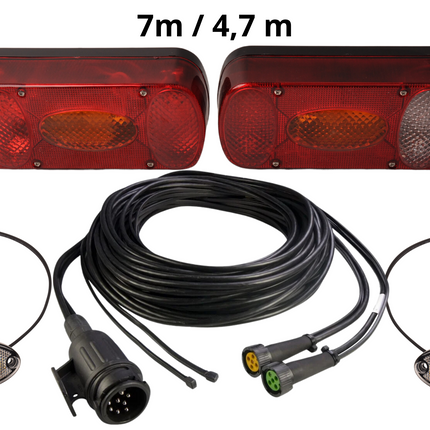

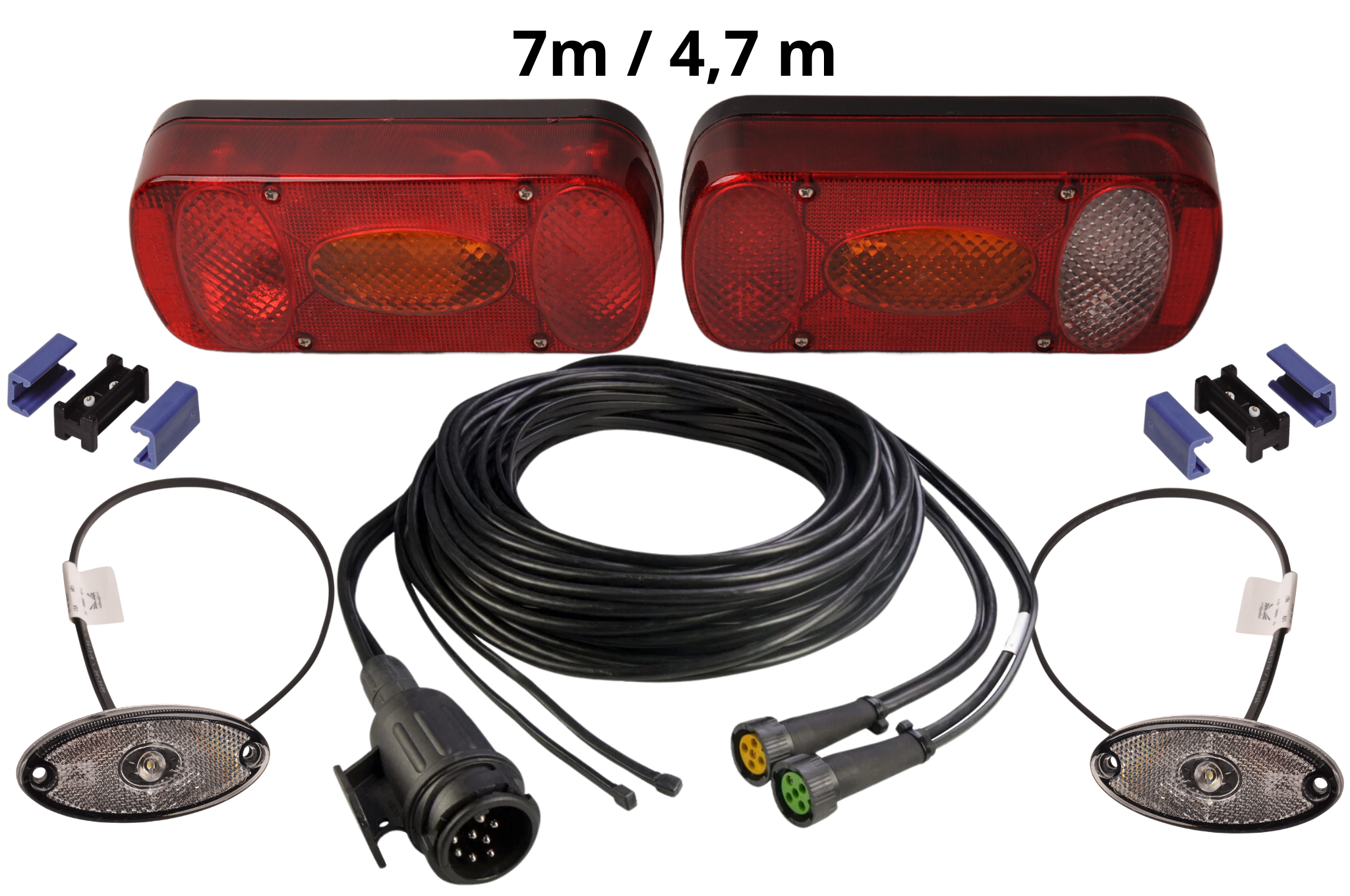

Kabel: 7 meter met 4,7 meter aftakking inclusief DC connectoren en LED breedteverlichting.
Stekker: 13 polig (8 pins)
Exclusief: rode driehoekreflector (eenvoudig hieronder mee te bestellen)

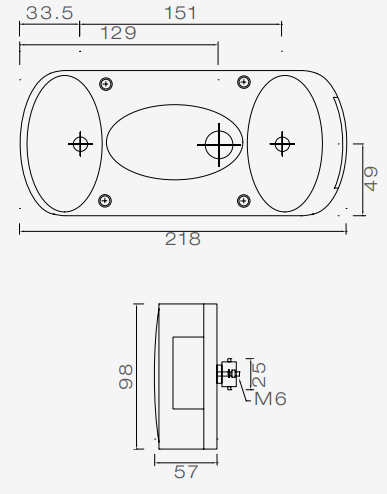

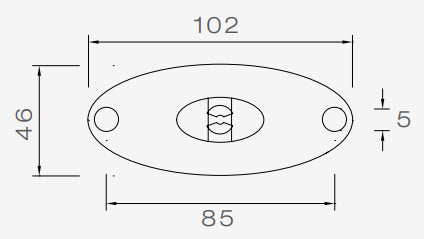

Technische tekening Midipoint 2 lampunit
Connectoren
- Geel is links - Groen is rechts

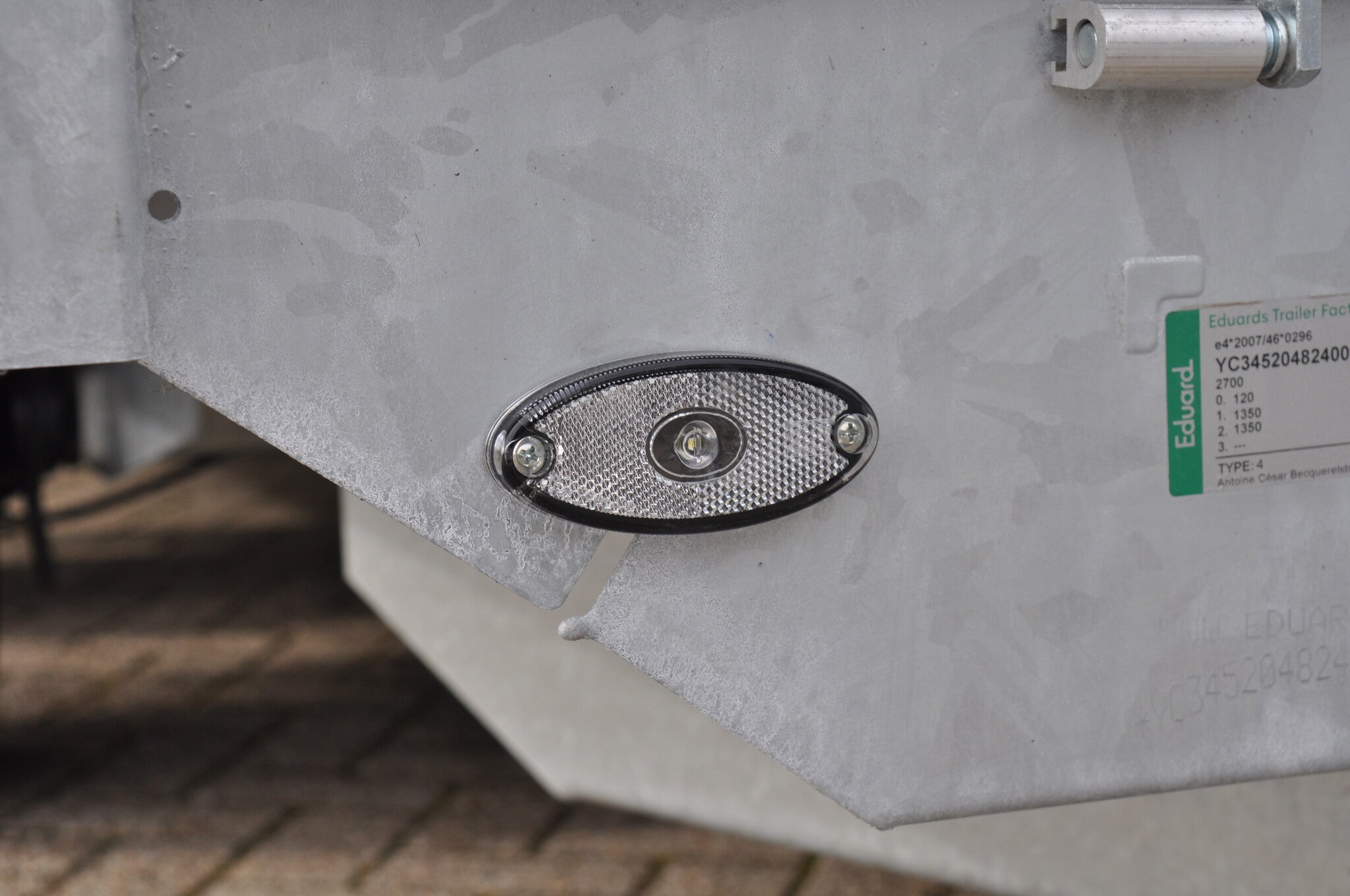

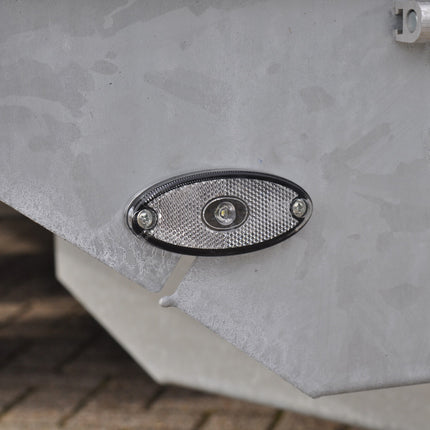

Hoe werkt een verlichting set met markeringsverlichting?
In deze video hieronder leggen we je uit hoe de breedteverlichting werkt en hoe je deze eenvoudig kan installeren op je aanhanger of caravan.
