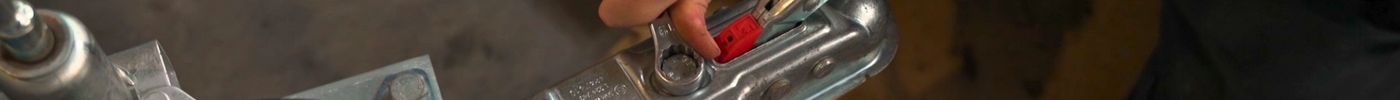

Een winterhoff koppeling vervangen. Welke heb je nodig?

04 mei 2021, door Karel Sinagl
10 min lezen

Is je Winterhoff koppeling versleten en wil je deze vervangen voor een nieuwe koppeling? We hebben een handig schema gemaakt van de types en aansluitmaten welke goed laat zien welke koppeling je nodig hebt.

Het vervangen van de koppeling van je aanhangwagen is een essentiële taak die de veiligheid en betrouwbaarheid van je voertuig waarborgt. Koppelingen zijn slijtageonderdelen die na verloop van tijd hun optimale werking kunnen verliezen, wat kan leiden tot gevaarlijke situaties op de weg. Of je nu te maken hebt met een defecte koppeling of simpelweg preventief onderhoud wilt uitvoeren, het is belangrijk om te weten welke koppeling je nodig hebt.

Welke Winterhoff koppeling heb ik nodig?

De koppeling van je aanhangwagen vervangen omdat deze versleten is, kan een uitdagende taak zijn. Hier is een stapsgewijze gids om je te helpen de juiste koppeling te vinden:

Typeaanduiding controleren: Controleer de typeaanduiding op de huidige koppeling. Deze informatie is meestal te vinden op de kop en/of het handvat van de koppeling. Deze aanduiding geeft aan welk merk en type koppeling je momenteel hebt.
Ongeremde koppeling: Als je een ongeremde koppeling hebt, kun je ook de aansluitmaat opmeten. Met deze afmetingen kun je een vervangende koppeling bestellen. In dit geval is het merk minder belangrijk, zolang de maten overeenkomen, toch adviseren we eerst het type nummer te checken.

Deze stappen helpen je om de juiste koppeling te selecteren en te vervangen, zodat je aanhangwagen weer veilig de weg op kan. In de onderstaande schema's kun je de geschikte koppeling vinden:

Winterhoff WW100/WW8

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WW100-A/WW100A	F3055	rond 50 mm	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-A	e4 00-0229	rond 50 mm	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-B	e4 00-0229	rond 60 mm	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-C	e4 00-0229	rond 70 mm	2x horizontaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-D30	e4 00-0229	rechthoekig 30 mm breed	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-D40	e4 00-0229	rechthoekig 40 mm breed	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-D45	e4 00-0229	rechthoekig 45 mm breed	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-E	e4 00-0229	rechthoekig 50 mm breed	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-G	e4 00-0229	rechthoekig 60 mm breed	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg
Winterhoff WW8-H	e4 00-0229	rechthoekig 70 mm breed	2x verticaal M12 + 90 mm h.o.h. afstand	75 kg/800 kg

Winterhoff WW13

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WW13-N	F3762/e1 00-1086	rond 45/46 mm	2x kruis M12 + 40 mm h.o.h. afstand	100 kg/1500 kg

Winterhoff WW150

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WW150-RB	F 3762/e1 00-0376	rond 50/51 mm	2x kruis M12 + 40 mm h.o.h. afstand	100 kg/1500 kg
Winterhoff WW150-RG	e1 00-0376	rond 70 mm	3x verticaal M12 + 90/116 mm h.o.h. afstand	100 kg/1500 kg
Winterhoff WW150-VF	e1 00-0434	rechthoekig 60 mm breed	2x verticaal M12 + 90 mm h.o.h. afstand	100 kg/1500 kg
Winterhoff WW150-VG	e1 00-0434	rechthoekig 70 mm breed	2x verticaal M12 + 90 mm h.o.h. afstand	100 kg/1500 kg

Winterhoff WW20

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WW 20-F1	F3734/e4 00-0257	rond 60 mm	3x verticaal M12 + 90/116 mm h.o.h. afstand	100 kg/2000 kg
Winterhoff WW20-F2	F3734/e4 00-0257	rond 70 mm	3x verticaal M12 + 90/116 mm h.o.h. afstand	100 kg/2000 kg
Winterhoff WW20-F4	F3734/e4 00-0257	rond 50 mm	3x verticaal M12 + 90/116 mm h.o.h. afstand	100 kg/2000 kg

Winterhoff WW200

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WW200-B3/H	F3054/e1 00-0338	rond 45/46 mm	2x kruis M12 + 40 mm h.o.h. afstand	150kg/3000 kg
Winterhoff WW200-B5/H	F3054/e1 00-0338	rond 50/51 mm	2x kruis M12 + 40 mm h.o.h. afstand	150kg/3000 kg
Winterhoff WW200-C4/H	F3054/e1 00-0338	rond 80 mm	3x verticaal M12 + 90/116 mm h.o.h. afstand	150kg/3000 kg
Winterhoff WW200-C7/H	F3054/e1 00-0338	rond 70 mm	3x verticaal M12 + 90/116 mm h.o.h. afstand	150kg/3000 kg

Winterhoff WW220

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WW220-RA	F3832/e1 00-0399	rond 45/46 mm	2x kruis M12 + 40 mm h.o.h. afstand	100 kg/2200 kg
Winterhoff WW220-RB	F3832/e1 00-0399	rond 50/51 mm	2x kruis M12 + 40 mm h.o.h. afstand	100 kg/2200 kg

Winterhoff WW30

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WW30-D2	e1 00-0640	rond 45/46 mm	2x kruis M12 + 40 mm h.o.h. afstand	100 kg/3000 kg
Winterhoff WW30-D3/1212	e1 00-0640	rond 50/51 mm	2x kruis M12 + 40 mm h.o.h. afstand	100 kg/3000 kg
Winterhoff WW30-D3/1214	e1 00-0640	rond 50/51 mm	2x kruis M14/M12 + 40 mm h.o.h. afstand	100 kg/3000 kg
Winterhoff WW30-D3/1414	e1 00-0640	rond 50/51 mm	2x kruis M14 + 40 mm h.o.h. afstand	100 kg/3000 kg
Winterhoff WW30-D6	e1 00-0640	rond 60 mm		100 kg/3000 kg
Winterhoff WW30-K	e1 00-0640	rond 35/40/45/46/50/51 mm	2x horizontaal M12 + 48-54 mm h.o.h. afstand of 2x kruis M12 + 40 mm h.o.h. afstand	100 kg/3000 kg

Winterhoff WW350

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WW350-B5/1212	F3724/e1 00-0203	rond 50 mm	2x kruis M12 + 40 mm h.o.h. afstand	300 kg/3500 kg
Winterhoff WW350-B5/1214	F3724/e1 00-0203	rond 50 mm	2x kruis M12/M14 + 40 mm h.o.h. afstand	300 kg/3500 kg
Winterhoff WW350-B5/1414	F3724/e1 00-0203	rond 50 mm	2x kruis M14 + 40 mm h.o.h. afstand	300 kg/3500 kg
Winterhoff WW350-B7	F3724/e1 00-0203	rond 60 mm	2x horizontaal M14 + 54 mm h.o.h. afstand	300 kg/3500 kg
Winterhoff WW350-B8	F3724/e1 00-0203	rond 65 mm		300 kg/3500 kg

Winterhoff WS3000

Merk/type/versie	EG/keurmerk	Diameter	Montage	Disselbelasting/totaal gewicht
Winterhoff WS3000 (W1450)	E1 00-0930/E1 55R-01 0930	rond 35/40/45/46/50 mm	2x horizontaal M12 (54-62 mm h.o.h. afstand)en verticaal M12	150 kg/3000 kg
Winterhoff WS3000	E1 00-0930/E1 55R-01 0930	50 mm	horizontaal M12 / verticaal M12 (h.o.h. afstand 50 mm)	150 kg/3000 kg

Hoe vervang je een Winterhoff koppeling?

Aan de hand van onze handige tutorial over het vervangen van ongeremde en geremde koppelingen, zorg je ervoor dat je met de juiste stappen en gereedschappen, dit gemakkelijk zelf kan doen! In de video wordt uitgelegd hoe je dit doet, van de demontage van de oude koppeling tot de installatie van de nieuwe. Volg de stappen zorgvuldig om ervoor te zorgen dat je veilig en correct te werk gaat.
